Отводы титановые 90° ГОСТ 17375-2001

Отвод титановый 102х10 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х10 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х3,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х3,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х4 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х4 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х4,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х4,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х6 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х6 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х7 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х7 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х8 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х8 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х9 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 102х9 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х10 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х10 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х3,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х3,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х4 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х4 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х4,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х4,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х50 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х50 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х6 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х6 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х7 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х7 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х8 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х8 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х9 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 108х9 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114,3х3,6 мм ВТ1-00 90° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114,3х3,6 мм ВТ1-00 90° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114,3х6,3 мм ВТ1-00 90° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114,3х6,3 мм ВТ1-00 90° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114,3х8,8 мм ВТ1-00 90° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114,3х8,8 мм ВТ1-00 90° исполнение 1 ГОСТ 17375-2001
Отвод титановый 114х10 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х10 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х3,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х3,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х4 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х4 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х4,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х4,5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х5 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х6 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х6 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х7 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х7 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х8 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х8 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х9 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001
Отвод титановый 114х9 мм ВТ1-00 90° исполнение 2 ГОСТ 17375-2001

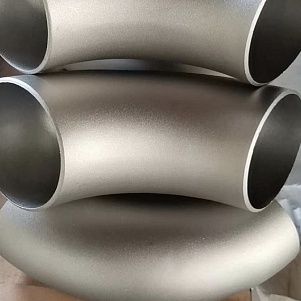

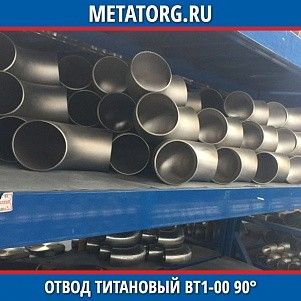

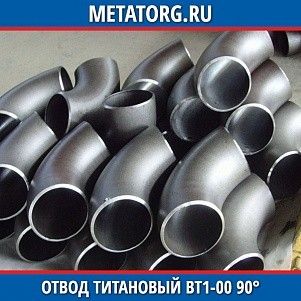

Назначение, описание отводов титановых 90, изготовленных в соответствии с требованиями ГОСТ 17375 Титановый отвод – представляет собой соединительный элемент, используемый при необходимости изменить направление трубопровода, а также монтажа деталей, находящихся под определенным углом между собой. Их изготавливают из коррозионностойкого титанового сплава в соответствии с требованиями действующих ГОСТ, ОСТ и ТУ. Специализированная компания МеталлЭнергоХолдинг реализует отводы титановые 90 по цене производителя. Каждая деталь на 100% соответствует требованиям отраслевого стандарта номер 17375. Стандартизация

Параметр

Документ

Номер

Общие требования к деталям трубопровода

ГОСТ

17375_2001

Область применения

17380_2001

Условия применения

356

Разновидности изделий

2.101_2016

Исп. на растяж-е

1497 6892 (ИСО)

Прокат

ГОСТ

1577 5520

Исп. на изгиб

9454 11701

Техусловия труб теплообменного оборудования

33229

Современная промышленность изготавливает (а ГК МеталлЭнергоХолдинг реализует): - круглоизогнутые цельно- тянутые изделия; - изготовленные методом штамповки; - холоднокатаные гнутые; - сварные секционные. Сфера применения Отводы титановые 90 используются на различных типах трубопроводных систем следующих типов коммуникаций: - сферы тепло- и водо- снабжения; - нефте-газовой, химической отраслей пром. производства. Преимущества Прочные соединительные детали могут быть применены независимо от типа рабочей среды, а также в условиях негативного внешнего воздействия. Изделия могут подвергаться разным видам техобработки, покрываться различными типами покрытий. В любом случае обеспечивается: - прочность и надежность; - минимальный коэффициент; - повышенная газовая герметичность. Основные конструктивные параметры

Ø усл.прох. см

Ø наруж.

угол

Ширина от центра

высота

Длина по оси

В

M, масса отвода 90°, кг

1,5

2,1

2 …4

28

14

56

38

0,04 - 0,07

2

2,7

2 …4

29

14

58

43

0,06 - 0,1

2,5

3,4

2 …4,5

38

18

76

56

0,1 – 0,2

3,2

4,2

2,6 …5

48

23

96

69

0,2 – 0,35

4

4,8

2,6 …5

57

29

114

82

0,2 – 0,35

5

6,0

2,9 …5,6

76

35

152

106

0,3 – 0,5

8

8,9

3,2 - 8

114

51

228

159

1,2 – 2,8

10

11,4

3,6 - 9

152

64

304

210

2,4 – 5,4

15

16,8

4,5 – 11

229

95

460

313

6,5 - 15

20

21,9

6 – 12,5

305

127

610

414

16 - 31

30

32,4

8 - 11

460

190

912

620

40 – 56

40,0

40,6

9 - 13

610

254

1112

810

82 - 112

50,0

50,8

11

762

320

1524

1016

162

60,0

61

13

914

380

1828

1220

266

80,0

81,3

-

1220

507

2240

-

-

100,0

102

-

1525

634

3050

-

-

По согласованию с клиентом, заказывающим партию товара ряд рекомендованных параметров может быть изменен (в пределах допусков, разрешенных отраслевым стандартом). Параметры использования Бесшовные приварные отводы применяют с учетом требований:

  • Р до 32 МПа.
  • Min T -70°С
  • Max T +450°С.

Классификация деталей с учетом типа исполнения (для угла в 90°):

Название

R

Тип исполнения

Класс прочности

2D

DN

1 и 2

К34 – К60

3D

1,5 DN

-/-

-/-

Предельно допустимые отклонения размеров деталей (тип 1):

Ø

D

d

≤ 60

- 0,8 … +1,6

± 0,8

60 - 114

± 1,6

± 1,6

114 - 219

- 1,6 … +2,4

± 1,6

219 - 457

- 3,2 … +4

± 3,2

457 - 610

- 4,8 … + 6,3

± 4,8

Свыше 610

-/-

± 4,8

Предельно допустимые отклонения размеров деталей (тип 2):

Ø

d

≤ 60

± 0,5 – 1,5

60 - 125

± 1,5 – 2,5

125 - 200

± 1,5 – 2,5

250 300

± 3,0

400 - 800

± 4,8

Требования к маркам титана и титановых сплавов (деформируемых) При изготовлении отводов 90 методом деформации применяется титан следующих марок: ВТ - 1-00 - 1-0 - 1-2 - до 22 вкл. ОТ - 4-0 - 4-1 - 4 ПТ - 1М - 7М - 3В - и другие Химический состав:

Элемент

Массовая доля, %

Титан

основа

Алюминий

0,4 - 7

Ванадий

0,5 – 5,5

Молибден

0,5 – 6,5

Олово

2 - 3

Цирконий

0,3 – 3,0

Ниобий

0,7 - 4

Марганец

0,5 - 2

Хром

0,2 - 2

Кремний

0,08 - 4

Железо

0,15 – 1,5

Кислород

0,1 – 0,3

Водород

0,008 – 0,015

Азот

0,04 – 0,05

Углерод

0,05 – 0,14

Остаток (примеси, суммарно)

0,1 – 0,3

Полуфабрикат должен иметь нормированные механические свойства (соответствующие требованиям отраслевого стандарта) а также химический состав. Готовые отводы характеризуются следующими механическими свойствами

Класс прочности

Вр. сопр-е

Предел текуч.

Удл-е относит.

Сужение относит.

К34 - 60

333 – 590 Н/мм²

206 – 460 Н/мм²

24 – 18 %

50 / 60

Коэффициент прочности отводов:

2D

1,3

3D

1,15

  • Данные о качестве и свойствах отводов подтверждаются документами изготовителя, а также нанесенной соответствующей маркировкой.

Для того чтобы заказать и на выгодных условиях приобрести отводы титановые 90, необходимо сделать всего один телефонный звонок в офис компании МеталлЭнергоХолдинг. Опытный специалист фирмы поможет оформить заказ на взаимовыгодных условиях и проконтролирует процесс передачи готовой продукции клиенту на всех этапах совершения сделки!
