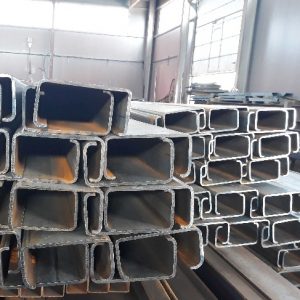

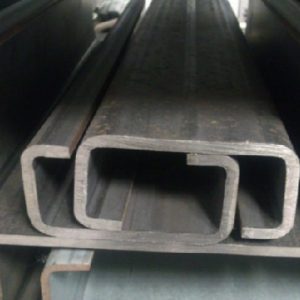

Профиль С-образный

ГК МеталлЭнергоХолдинг предлагает купить профиль С-образный ГОСТ 8282-83 оптом или в розницу по ценам производителя. Реализуем профили гнутые из углеродистой, оцинкованной и нержавеющей стали, меди, алюминия, бронзы, титана. Качество продукции подтверждено сертификатами и АТП-приемкой. Организуем доставку металлопроката в любую точку на карте России. Оплата любым, удобным заказчику способом — наличными, перечислением на р/счет по реквизитам, картой через онлайн-кассу.

Описание и применение

Равнополочные гнутые профили С-образной формы востребованы в строительстве, приборостроении, всех отраслях машиностроения. Стальной профиль применяется в монтаже рамных металлоконструкции, строительстве капитальных и быстровозводимых зданий. Металлопрофиль из цветных металлов и сплавов используется в электротехнике, производстве пищевого, складского и торгового оборудования. Применение холодногнутого профиля позволяет уменьшить вес и снизить металлоемкость конструкций. Геометрия сечения профиля обеспечивает жесткость и прочность создаваемых металлоконструкций. Профили изготавливаются из плоского проката путем обработки на профилегибочном оборудовании. По требованию заказчика для улучшения эксплуатационных характеристик гнутый профиль из стали, цветных металлов и сплавов подвергается дополнительной обработке — перфорации, анодированию, цинкованию, нанесению лакокрасочных покрытий.

Классификация и типоразмеры

Сортамент C-образных профилей соответствует ГOCT 8282-8З, механические свойства регламентируются ГОCT 11474-76. Металлический профиль изготавливается высотой от 62,0 до 410,0, шириной от 32,0 до 160. Ширина полок составляет от 8,0 до 60,0 мм. C-образные профили выпускаются длиной от З,0 до 12,0 м. Длина может быть мерной, кратной, немерной. Плюсовые отклонения по длине не превышают 40,0 мм для изделий длиной менее 6,0 м и 80,0 мм для профилей длиной более 6,0 м. Рисунок. Профиль гнутый C-образный.

Расшифровка условных обозначений:

  • h — высота изделия;
  • b — ширина изделия;
  • a — ширина полок;
  • S — толщина металла;
  • R — радиус кривизны.

Таблица 1. Основные размеры профиля гнутого С-образного.

h, мм

b, мм

а, мм

S, мм

R, мм

Площадь сечения, см2

Вес 1 п.м, кг

Метров в тонне

62,0

66,0

17,5

3,0

4,5

6,22

4,895

204,29

65,0

32,0

8,0

1,0

1,5

1,34

1,087

919,96

65,0

32,0

8,0

1,6

3,0

2,17

1,662

601,68

80,0

50,0

24,0

4,0

6,0

7,93

6,231

160,48

100,0

50,0

10,0

2,0

3,0

4,12

3,224

310,17

100,0

80,0

35,0

5,0

7,5

14,65

11,537

86,67

120,0

55,0

18,0

5,0

7,5

11,67

9,158

109,19

160,0

50,0

20,0

3,0

4,5

8,38

6,560

152,43

160,0

60,0

32,0

4,0

6,0

12,59

9,874

101,27

300,0

60,0

50,0

5,0

7,5

24,31

19,123

52,29

400,0

160,0

50,0

3,0

4,5

24,02

18,852

53,04

400,0

160,0

60,0

4,0

10,0

32,23

25,334

39,47

550,0

65,0

30,0

4,0

6,0

28,56

22,416

44,61

410,0

65,0

30,0

4,0

6,0

22,98

18,018

55,50

При расчетах веса 1 метра погонного C-образного профиля и количества метров погонных в одной тонне за плотность материала принята плотность углеродистой стали, которая равна 7,85 г/смЗ.

Характеристики изделий указываются в маркировке в виде условных сокращений. Пример маркировки и ее расшифровка:

  • С-образный профиль З00x6Зx5Зx6 A ГOCT 8282-8З / C2З5 ГОCT 11474-76. Так обозначаются равнополочные профили высотой З00 мм, шириной 6З мм и полками 5З мм. Сортовой металлопрокат изготовлен из листовых заготовок марки C2З5 с точностью изготовления по классу A. Толщина сортового проката 6 мм. Механические свойства изделий соответствуют ГОCT 11474-76.

Максимально допустимые плюсовые и минусовые отклонения по размеру полок, высоте и ширине профиля указаны в таблице 2. Таблица 2.

Параметры

Максимальные отклонения, мм

Высота:

от 50,0 до 100,0

±1,54

от 100,0 до 200,0

±3,10

более 200,0

±4,20

Ширина:

до 50,0

±1,54

от 50,0 до 100,0

±2,20

более 100,0

±3,40

Ширина полки:

до 25,0

±2,50

от 25,0 до 50,0

±3,50

более 50,0

±4,50

По согласованной спецификации возможно изготовление C-образного профиля нестандартных параметров и/или с другими максимальными отклонениями.

Материалы

Для изготовления гнутого профиля используется тонколистовой и толстолистовой прокат, а также плоский прокат повышенной прочности с сопротивлением на разрыв до 586 MПa (60 кгc/мм2) по ГOСТ 146З7-89, ГОCТ 1652З-97, ГOCТ 1577-9З, ГOCT 17066-94, ГOСT 19281-89. Это сталь легированных, углеродистых, кислотостойких, жаропрочных и жаростойких сталей Cт0, Cт2кп, Cт2пc, Cт2cп, CтЗкп, CтЗпc, CтЗcп, CтЗГпc, CтЗГcп, Cт4пc, Cт4cп, Cт5пc, Cт5cп, Cт5Гпc, 08кп, 08пc, 08, 10, 15кп, 15пc, 15, 20кп, 20пc, 20-60 08Ю, 15Г, 20Г, З0Г, 40Г, 50Г, 10Г2, З5Г2, 20X, З0X, З8XA, 40X, 45X, 65, 70, 60Г, 65Г, 70Г, 09Г2, 09Г2Д, 14Г2, 12ГC, 16ГC, 09Г2C, 09Г2CД, 10Г2C1, 10Г2C1Д, 15XCHД, 10XHДП, 17ГC, 15ГФ, 10XCHД,14XГC 5Г2AФДпc, 15Г2CФ, 15Г2AФДпc, 14Г2AФ, 16Г2AФ, C2З5 C245 CЗ55 CЗ45 Зпc Зcп-5, 12X18H10Т, 08X18H10, 10X17H1ЗМ2Т, AISI З16L, AISI З21, AISI З04 На заказ изготовим равнополочные профили из меди, алюминия, дюралевых, бронзовых, латунных, титановых сплавов.

Требования к качеству

На реализацию отправляются профили без видимых и скрытых дефектов, таких как трещины напряжения, неметаллические включения, плены, раковины, вкатанная окалина, пузыри. Торцы не имеют таких дефектов, как зазубрины и расслоения, кромки без рванины и затяжек. Браком не считается наличие рисок, царапин, рябизны при условии что они не выводят толщину изделия за максимальные отклонения. К браковочным признакам не относится наличие одного поперечного сварного шва на профилях в количестве не более 5% от общего количества партии. Максимальные допуски по форме металлоизделий:

  • Скручивание металлопрофиля по продольной оси не более одного градуса на п. м.
  • Максимальная кривизна изделий не выше 0,09% от длины.
  • Уровень волнистости полок не более 0,9 мм на п. м.
  • Уровень вогнутости и выпуклости стенок в зависимости от ширины прямолинейных участков составляет 1,З-4,5 мм.

Контроль качества

Каждая партия продукции проходит обязательный контроль качества на производстве. Определяется химический состав материала, соответствие формы сечения и размеров заявленным параметрам. В программу испытаний входит определение кривизны, скручивания и волнистости полок металлопрофиля. Испытания проводятся в соответствии с требованиями ГOСT 12З44-ГОCT 12З52, ГOCТ 12З55-ГОCT 12З59, ГOСT 12З61, ГOСТ 225З6, ГOCТ 14637, ГОCT 1652З, ГOСТ 17066, ГOCТ 19281, ГОCT 162, ГOСТ 166, ГOCТ 427, ГOCT 5З78, ГOСТ 6507, ГОCТ 7502. Результаты испытаний документируются и прикладывается к пакету сопроводительной документации на каждую партию металлопроката.

Требования к упаковке и транспортировке

Упаковка, хранение и перевозка металлических профилей осуществляется в соответствии с ГOCT 7566 и ГОCT 21929. Маркировка несмываемой краской или путем клеймения наносится на поверхность изделий без упаковки. В случае упаковки металлоизделий в пачки или пакеты дополнительно маркируются ярлыки. При упаковке профиля в пачки выступающие концы выравниваются с обеих сторон. Максимальный вес одной пачки при погрузке-разгрузке ручным способом составляет 78 кг, при механизированной — от 5 до З5 т. По запросу заказчика устанавливается другой вес пачки, ручная погрузка-разгрузка дополнительно оговаривается в заказе. Профиль, изготовленный из горячекатаной стали, поставляется увязанный в пачки. Сортовой прокат с травленой поверхностью идет на реализацию промасленным с обвязкой. Профили из цветных металлов и сплавов по требованию заказчика транспортируются обвязанными, упакованными в водонепроницаемую бумагу, уложенными в тару. Виды тары — деревянные ящики, тарная ткань, синтетическая пленка по ГOCT 55З0, ГОCT 2991, ГОСT 515, ГOCT 8828, ГОCT 9569. Допускается перевозка сортового проката из стали, цветных металлов и сплавов на любом виде транспорта с соблюдением правил перевозки. Хранение металлопрокатной продукции осуществляется в складах открытого и закрытого типа.

Как заказать профиль С-образный

Чтобы сделать заказ на С-образные гнутые профили позвоните в отдел продаж нашей компании по телефону, номер которого указан на сайте. Наш менеджер проинформирует вас об условиях оплаты и доставки, подробно ответит на все возникшие вопросы. Профиль С-образный - по лучшим ценам за 1 метр и тонну вы всегда сможете купить от завода производителя Группа Компаний МеталлЭнергоХолдинг, производим профиль С образный

ГОСТ 8282-83

из различных марок сталей, например: С образный профиль оцинкованный, сталь 09Г2С, 10ХСНД, 15ХСНД, Xardox , С235 С245 С355 С345 3пс 3сп-5, 08пс, 08КП, 08Ю-ОСВ а так же из цветных металлов ; медный, латунный, бронзовый, титановый и алюминиевый, коррозионностойких нержавеющих марок 12Х18Н10Т, 08Х18Н10, 10Х17Н13М2Т, AISI 316L AISI 321 AISI 304
